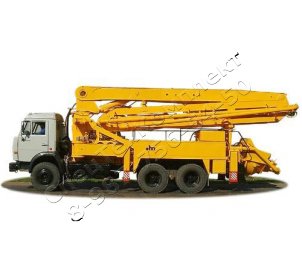

Автобетононасос КАМАЗ 65115 с насосами моделей 58152А (АБН-21) и 58153А (АБН-32)

Главная » Автобетононасосы » Автобетононасос КАМАЗ 65115 с насосами моделей 58152А (АБН-21) и 58153А (АБН-32)

Управление ведется с дистанционного пульта управления или со стационарного пульта, расположенного вблизи загрузочной воронки, одним водителем-оператором. Эксплуатируется в условиях умеренного климата при температуре от -20 °С до +40 °С.

Описание:

Автобетононасос камаз 65115 предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи ее в горизонтальном и вертикальном направлениях к месту укладки на строительных объектах с помощью бетонораспределительной стрелы.

Бетонононасос применяется при возведении зданий и сооружений из монолитного бетона и железобетона, строительстве мостов, тоннелей и т. д. Подача бетонной смеси на высоту и в труднодоступные места осуществляется бетонораспределительной стрелой или по стационарному бетоноводу на высоту до 60 м в зависимости от подвижности бетона.

Трехсекционная бетонораспределительная стрела изготовлена из высокопрочной и износостойкой стали "WELDOХ".

Надежный блок насосов в системе главного привода обеспечивает безотказную работу рабочего цикла автобетононасоса в целом, увеличивает ресурс работы гидравлической системы. Компактная конструкция блока насосов сокращает время на техническое обслуживание.

Напор воды и вакуумная очистка бетоноводов по окончании работ обеспечивают полную чистоту бетоноводов. Приемная воронка оснащена перемешивающим устройством, благодаря чему бетонная смесь сохраняет свои свойства во время всего рабочего цикла.

Позвоните нашим специалистам и они помогут Вам подобрать оптимальный автомобиль под ваши задачи:

8(831) 414-16-40

8-987-756-54-50

Технические характеристики автобетононасос КАМАЗ 65115 модель 58152А (АБН-21):

Модель 58152А (АБН-21)
Габаритные размеры автомобиля, мм	длина	10000
	ширина	2500
	высота	3800
Полная масса, кг		16700
Нагрузка на ось, кг	переднюю	4550
	заднюю	12000
Максимальная скорость, км/ч		60
Максимальная подача бетона на выходе из бетонораспределителя, м3/ч		75-90
Количество секций		3
Максимальная высота подачи бетона с помощью бетонораспределительной стрелы, м		21
Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см		6-12
Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа		7,5
Наибольшая крупность заполнителя, мм		50
Тип привода		гидравлический
Диаметр бетоновода (внутренний), мм		125
Объем загрузочной воронки, м3		0,7
Высота загрузки, мм		1400
Угол поворота бетонораспределителя стрелы, град	в вертикальной плоскости	90
	в горизонтальной плоскости	355
Масса технологического оборудования, кг		9500

Технические характеристики автобетононасос КАМАЗ 65115 модель 58153А (АБН-32):

Модель 58153А (АБН-32)
Габаритные размеры автомобиля, мм	длина	10300
	ширина	2500
	высота	3900
Полная масса, кг		23650
Нагрузка на ось, кг	переднюю	5560
	заднюю	17940
Максимальная скорость, км/ч		60
Максимальная подача бетона на выходе из бетонораспределителя, м3/ч		90
Количество секций		4
Максимальная высота подачи бетона с помощью бетонораспределительной стрелы, м		32
Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см		6-12
Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа		7,5*
Наибольшая крупность заполнителя, мм		50
Тип привода		гидравлический
Диаметр бетоновода (внутренний), мм		125
Объем загрузочной воронки, м3		0,7
Высота загрузки, мм		1400/ 1450
Угол поворота бетонораспределителя стрелы, град	в вертикальной плоскости	90/100
	в горизонтальной плоскости	380

* Бетонная смесь подается по прямолинейному бетоноводу в зависимости от ее подвижности на расстояние: по горизонтали - на 225-450 м, по вертикали - на 60-95 м.

Технические характеристики шасси Камаз 65115:

Модель				КАМАЗ 65115 (6*4)
Габаритные размеры, мм			длина	6700 - 10120
			ширина	2500
			высота	2825
Передний свес, мм				1320
Задний свес, мм				870 / 3010
Колесная база, мм				3190 / 3690 / 4470
База между 2 и 3 колесами				1320
Внутренние длина платформы, мм				4300 - 6900
Погрузочная высота, мм				1010
Колесная формула				6*4
Полная масса, кг				22400 - 25200
Нагрузка на ось, кг		переднюю		5500 - 6200
		заднюю тележку		16900 - 19000
Снаряженная масса, кг				7500 - 8050
Нагрузка на ось, кг		переднюю		3800 - 4050
		заднюю тележку		3700 - 4000
Грузоподъемность, кг				17350
Допустимая масса надстройки с грузом, кг				14650 - 17350
Двигатель				740.62-280 (Евро-3) дизельный	740.65-240 (Евро-3) дизельный
Тип двигателя				8 V-образные цилиндры. С турбонаддувом и промежуточным охлаждением наддувочного воздуха	8 V-образные цилиндры. С турбонаддувом и промежуточным охлаждением наддувочного воздуха
Рабочий объем, л				11,76	11,76
Максимальная полезная мощность, кВт (л. с.) об/мин.				206 (280) при 1900	176 (240) при 1900
Максимальный крутящий момент, Нм (кг*см) / об/мин.				1177 (120) при 1250 - 1350	980 (100) при 1250 - 1350
Диаметр цилиндра и ход поршня, мм				120 / 130	120 / 130
Степень сжатия				16,8	16,8
Топливо				дизельное
Экологический класс				Евро-3
Вместимость топливного бака, л				210 или 350 или 500
Электрооборудование			Напряжение, B	24
			Аккумуляторы, В/А·ч	2×12/190
			Генератор, В/Вт	28/2000
Сцепление			тип	диафрагменное, однодисковое
			привод	гидравлический с пневмоусилителем
Коробка передач				Механическая, 10 или 9-ступенчатая
Управление				Механическое, дистанционное
Передаточное отношение главной передачи				4,98 или 5,43
Передаточные числа на передачах			мод. КАМАЗ-154 или КАМАЗ-152	1 – 7,82; 6,38 2 – 4,03; 3,29 3 – 2,5; 2,04 4 – 1,53; 1,25 5 – 1,0; 0,815 ЗХ – 7,38; 6,02
			мод. ZF 9S1310	1 – 9,48; 2 – 6,58; 3 – 4,68; 4 – 3,48; 5 – 2,62; 6 – 1,89; 7 – 1,35; 8 – 1,00; 9 – 0,75; ЗХ – 8,97
Тормоза			передние	дисковые
			задние	дисковые
Привод тормоза				пневматический
Размеры: диаметр барабана, мм				400
Ширина тормозных накладок, мм				140
Суммарная площадь тормозных накладок, см2				6300
Тип колес				дисковые
Тип шин				пневматические, камерные
Размер обода				7,5-20 (190-508)
Шины, размерность				11,00 R20 (300 R508) или 10,00 R20 (280 R508)
Кабина	тип			расположенная над двигателем, с высокой или низкой крышей
	исполнение			К (короткая без спального места) / Д (длинная со спальным местом)
Характеристика а/м полной массой 25200 кг	Максимальная скорость, не менее, км/ч			90
	Угол преодолеваемого подъема, не менее, %			25
	Внешний габаритный радиус поворота, м			10
Дополнительное оборудование				коробка отбора мощности КОМ
